RFP功率騷擾測試報告辦理注意事項
RFP功率騷擾測試報告需要注意什么？可以聯系我司環測威檢測了解詳情。近日有人問RFP功率騷擾測試辦理標準步驟有哪些，今天小編就來為你詳細解答。當然，需要做RFP功率騷擾測試歡迎來電4008-707-283聯系我司環測威檢測進行辦理。
騷擾功率測試簡介
騷擾功率測試是絕大多數AV類產品，和家電以及電動工具產品在認證時常見的EMC測試之一。本文從騷擾功率的測試原理說起，論述測試要點，以及出現測試不合格的原因分析，和可以采取的對策。后給出一個實際的整改案例加以說明。
騷擾功率的測試方法：
通常，當頻率超過30MHz時，設備所產生的騷擾能量通過輻射傳播到被騷擾的接收機。經驗表明，大部分能量是由靠近設備的電源線及其他連線向外輻射的。因此，可用被測設備電源線和其他連線上的騷擾功率來定義其騷擾電平。

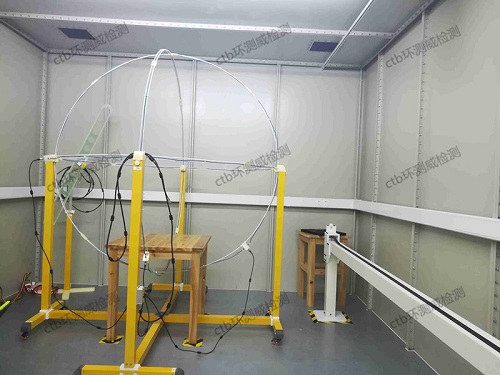

騷擾功率測試需要在屏蔽室內進行，以排除外界的各種電磁騷擾。測試時，被測設備置于高度為0.8m的非金屬臺子上，距其他金屬物體或人體至少0.8m。被測饋線應在臺子上平直展開，其長度要足夠放置吸收鉗和必要時調整吸收鉗的位置以獲取大輻射值。將吸收鉗套在被測饋線上，其電流變換器一端應朝向被測設備，以便測量饋線上的騷擾功率。
騷擾功率測試不合格的原因分析
由于騷擾功率試驗的頻率較高（30~300MHz），且測試針對的是各種端子的連接線，因此導致這項試驗失敗的主要原因一般有以下幾點：
1）對于金屬端子，沒有和整機的地相連接，處于懸空狀態，當金屬端子的地上有干擾時，容易通過外接端子線“傳導”出來。
2）金屬端子和金屬機殼之間的搭接不理想，搭接產生了較大的阻抗。這個阻抗會驅動干擾電流向外發射。這是一個共模干擾模型。
3）樣機內部PCB設計不合理，使高頻信號不能在電路板內回流。
4）由于布局不合理，接口線纜之間發生了“串擾”。
5）信號線纜上沒有濾波電路，或濾波電路的特性不滿足要求。
6）電機的電刷產生的干擾噪聲太大。
面對以上的情況我們有哪些應對方略
騷擾功率測試失敗的原因和輻射測試失敗有很多的相似之處。在對策上，兩者也有共同點。針對騷擾功率測試失敗的對策一般有：
1）在PCB設計階段，遵守EMC設計規范，合理布線。盡量不留有過長的走線或是面積過大的環路。
2）對于金屬端子，一定要注意良好接地，使接地阻抗盡量將至低。
3）合理處理產品內部各電路板之間的互聯線，尤其是端子板的連接線，避免“串擾“的發生。對于某一端口騷擾功率測試超標，可以在該端口的內部排線上加入鐵氧體磁環，消除高頻干擾。
4）在信號線路上加入磁珠/電阻/電感和電容，組成濾波電路。目的是將無用信號濾除。
5）對于電刷產生的干擾，可以采取電容和電感組合的形式進行濾波，避免干擾噪聲傳導到外界。
以上資料由環測威檢測整理發布，如有疑問或需檢測認證歡迎與環測威檢測直接溝通。深圳環測威檢測機構擁有自建實驗室，為廣大客戶提供專業的各行各業的檢測認證服務，深受廣大客戶信賴。
